دوہری محور لکیری ماڈیولز

دوہری محور لکیری ماڈیولز

خاص طور پر ایسی ایپلی کیشنز کے لئے تیار کردہ جن کو عین مطابق پوزیشننگ اور قابل اعتماد تحریک کنٹرول کی ضرورت ہوتی ہے۔ ان ماڈیولز میں دوہری محور تحریک کی صلاحیتیں ہیں ، جو پیچیدہ حرکت کے راستوں کی اجازت دیتی ہیں اور مختلف شعبوں جیسے روبوٹکس ، آٹومیشن سسٹم ، اور سی این سی مشین ٹولز کے لئے انتہائی موزوں ہیں۔
انکوائری بھیجنے
تصریح
تکنیکی معیار

مصنوعات کی خصوصیات



  • غیر معمولی صحت سے متعلق: ہمارے دوہری محور لکیری ماڈیول بے مثال درستگی فراہم کرتے ہیں ، جس سے وہ روبوٹکس ، سی این سی مشینی ، اور 3D پرنٹنگ جیسے ایپلی کیشنز کا مطالبہ کرنے کے لئے مثالی بناتے ہیں۔
  • مضبوط تعمیر: اعلی -} کوالٹی میٹریل کے ساتھ ڈیزائن کیا گیا ہے ، یہ ماڈیول مختلف صنعتی ماحول میں استحکام اور وشوسنییتا کو یقینی بناتے ہیں ، جس سے ٹائم ٹائم اور بحالی کے اخراجات کم ہوتے ہیں۔
  • ہموار تحریک کی کارکردگی: اعلی درجے کی موشن کنٹرول ٹکنالوجی کے ساتھ انجنیئر ، یہ ماڈیول ہموار اور ہموار آپریشن فراہم کرتے ہیں ، جس سے درستگی پر سمجھوتہ کیے بغیر تیز رفتار کارکردگی کو تیز رفتار کارکردگی کی اجازت ملتی ہے۔
  • ورسٹائل ایپلی کیشنز: آٹومیشن سسٹم ، لیبارٹری کے آلات ، اور معائنہ کے سازوسامان سمیت وسیع پیمانے پر ایپلی کیشنز کے ل perfect بہترین ، ہمارے دوہری محور ماڈیول متنوع آپریشنل ضروریات کے مطابق ڈھال لیتے ہیں۔
  • صارف - دوستانہ انضمام: انسٹال کرنے اور موجودہ نظاموں میں انضمام کرنے میں آسان ، یہ لکیری ماڈیول ایک پریشانی کے لئے جامع دستاویزات اور مدد کے ساتھ آتے ہیں - مفت سیٹ اپ عمل۔



تفصیلی تفصیل



اعلی - طاقت کے مواد سے تعمیر کردہ ، ہمارے ماڈیولز سخت صنعتی استعمال کا مقابلہ کرنے کے لئے بنائے گئے ہیں ، لمبی عمر اور کم سے کم دیکھ بھال کو یقینی بناتے ہیں۔ جدید ترین ڈیزائن رگڑ اور پہننے کو کم کرتا ہے ، جس کے نتیجے میں ہموار آپریشن اور تیز رفتار کارکردگی میں اضافہ ہوتا ہے۔



چاہے آپ تھری ڈی پرنٹنگ پروجیکٹ پر کام کر رہے ہو ، خودکار مشینری تیار کر رہے ہو ، یا لیب کی ترتیب میں عین مطابق پیمائش کر رہے ہو ، ہمارے دوہری محور لکیری ماڈیول بے مثال استعداد اور موافقت کی پیش کش کرتے ہیں۔ آپ کے موجودہ نظاموں میں انضمام میں آسانی سیٹ اپ کو آسان بناتی ہے ، جس سے آپ کو کم کوشش کے ساتھ زیادہ سے زیادہ پیداواری صلاحیت حاصل کرنے کا اختیار ملتا ہے۔



اپنی تحریک کنٹرول کی صلاحیتوں کو ہمارے اعلی - پرفارمنس ڈبل محور لکیری ماڈیولز کے ساتھ اپ گریڈ کریں اور صحت سے متعلق انجینئرنگ کی اگلی سطح کا تجربہ کریں۔



مصنوعات کی تفصیلات



CDU40

ریل کی چوڑائی

40 ملی میٹر

ایکسلریشن

1.5m/s^2 سے کم یا اس کے برابر

لمبائی

300 ملی میٹر ~ 4000 ملی میٹر

لیڈ

75 ملی میٹر

ہم وقت ساز بیلٹ گھرنی کے دانتوں کی تعداد

25 گیئر

قابل تکرار پوزیشننگ کی درستگی

± 0.05 ملی میٹر

سلائیڈر بوجھ

10 کلو گرام

موڑنے کی ڈگری

0.03/300 ملی میٹر سے کم یا اس کے برابر

قابل اطلاق ٹارک

2n.m سے کم یا اس کے برابر

ہم وقت ساز بیلٹ کی وضاحتیں

HTD 3M ، چوڑائی 15 ملی میٹر

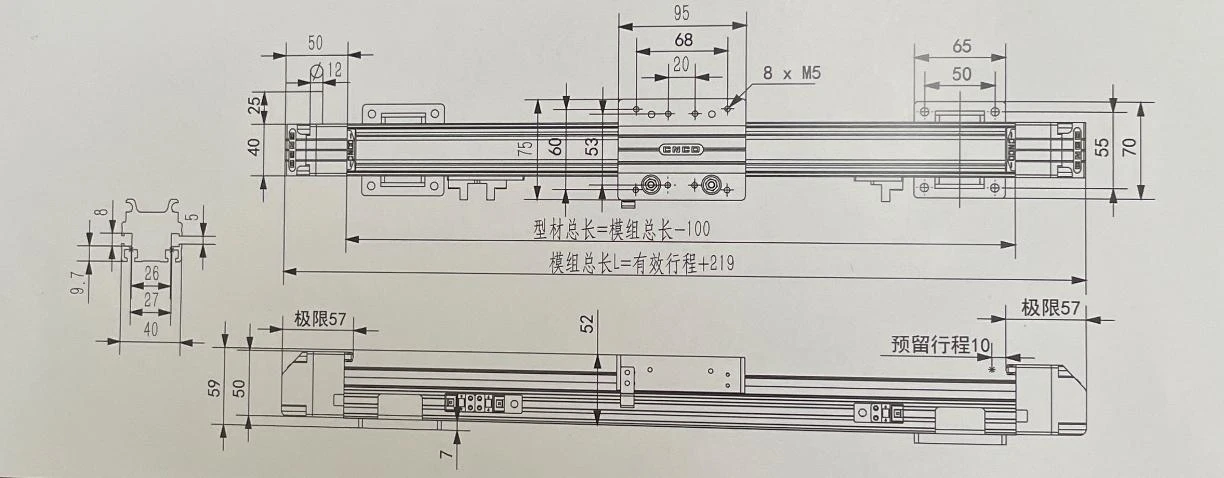

product-1224-478



CDU40

موثر سفر نامہ

100

150

200

250

300

350

400

450

500

550

600

650

700

750

800

850

900

950

1000

4000 سے کم یا اس کے برابر

L

319

369

419

469

519

569

619

669

719

769

819

869

919

969

1019

1069

1119

1169

1219

4219 سے کم یا اس کے برابر



CDU45

ریل کی چوڑائی

45 ملی میٹر

ایکسلریشن

1.5m/s^2 سے کم یا اس کے برابر

لمبائی

300 ملی میٹر ~ 4000 ملی میٹر

لیڈ

75 ملی میٹر

ہم وقت ساز بیلٹ گھرنی کے دانتوں کی تعداد

25 گیئر

قابل تکرار پوزیشننگ کی درستگی

± 0.05 ملی میٹر

سلائیڈر بوجھ

10 کلو گرام

موڑنے کی ڈگری

0.03/300 ملی میٹر سے کم یا اس کے برابر

قابل اطلاق ٹارک

3n.m سے کم یا اس کے برابر

ہم وقت ساز بیلٹ کی وضاحتیں

HTD 3M ، چوڑائی 15 ملی میٹر



product-1162-450



CDU45

موثر سفر نامہ

100

150

200

250

300

350

400

450

500

550

600

650

700

750

800

850

900

950

1000

4000 سے کم یا اس کے برابر

L

340

390

440

490

540

590

640

690

740

790

840

890

940

990

1040

1090

1140

1190

1240

4240 سے کم یا اس کے برابر



CDU60

ریل کی چوڑائی

60 ملی میٹر

ایکسلریشن

2m/s^2 سے کم یا اس کے برابر

لمبائی

300 ملی میٹر ~ 4000 ملی میٹر

لیڈ

95 ملی میٹر

ہم وقت ساز بیلٹ گھرنی کے دانتوں کی تعداد

19 گیئر

قابل تکرار پوزیشننگ کی درستگی

± 0.05 ملی میٹر

سلائیڈر بوجھ

25 کلوگرام

موڑنے کی ڈگری

0.03/300 ملی میٹر سے کم یا اس کے برابر

قابل اطلاق ٹارک

7n.m سے کم یا اس کے برابر

ہم وقت ساز بیلٹ کی وضاحتیں

HTD 5M ، چوڑائی 20 ملی میٹر



product-1122-440



CDU60

موثر سفر نامہ

100

150

200

250

300

350

400

450

500

550

600

650

700

750

800

850

900

950

1000

4000 سے کم یا اس کے برابر

L

381

431

481

531

581

631

681

731

781

831

881

931

981

1031

1081

1131

1181

1231

1281

4219 سے کم یا اس کے برابر
